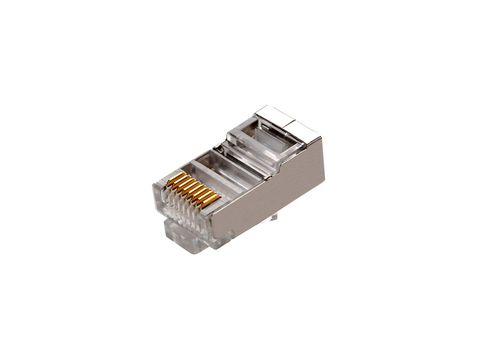

Как правильно обжать экранированный коннектор RJ-45 для сетевых устройств

Наша статья предлагает несколько полезных советов и рекомендаций по обжимке экранированного коннектора RJ-4Следуйте этим простым инструкциям, чтобы обеспечить надежное соединение и эффективную работу сети.

Перед началом обжимки убедитесь, что у вас есть все необходимые инструменты: обжимной инструмент, коннекторы RJ-45, кабель соответствующей категории, разделительные клипсы и кабельный триммер.

Очистите окончание кабеля от изоляции внимательно, чтобы избежать повреждения проводников. Для этого используйте кабельный триммер или осторожно срежьте изоляцию ножницами.

Правильно расположите проводники в порядке T568B или T568A. Обратите внимание на соответствующую схему и убедитесь, что проводники расположены в правильном порядке.

Перед обжимкой убедитесь, что проводники плотно прилегают к коннектору и выравнены по длине. При необходимости прищипните кончики проводников, чтобы они были одинаковой длины.

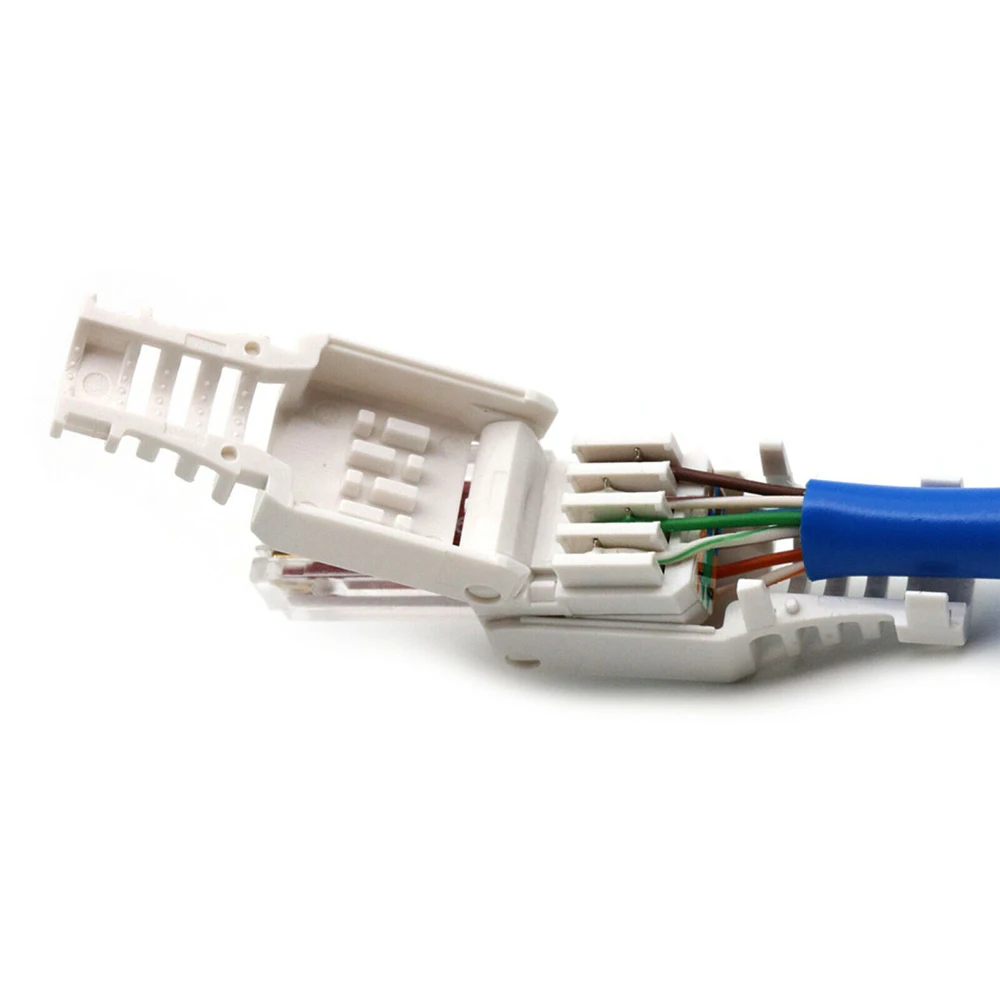

Вставьте проводники в коннектор RJ-45, убедившись, что они проходят через зажимы и достигают задней части коннектора.

Убедитесь, что проводники полностью вошли в зажимы коннектора и хорошо прижаты к контактам. В этом случае, проводники должны быть видны через прозрачное окно коннектора.

Используйте обжимной инструмент для надежной фиксации проводников внутри коннектора. Правильно зажмите коннектор, чтобы проводники были надежно фиксированы, но не пережаты.

Убедитесь, что коннектор правильно установлен, сравнив его с другими обжатыми коннекторами или схемой расположения проводников. В случае необходимости, повторите процесс обжимки.

После обжимки, проверьте качество соединения с помощью тестера на проводимость и отсутствие помех. При необходимости, повторите процесс обжимки или замените коннектор.

Не забудьте закрепить коннектор с помощью разделительных клипс, чтобы предотвратить его отсоединение и обеспечить надежность соединения.
