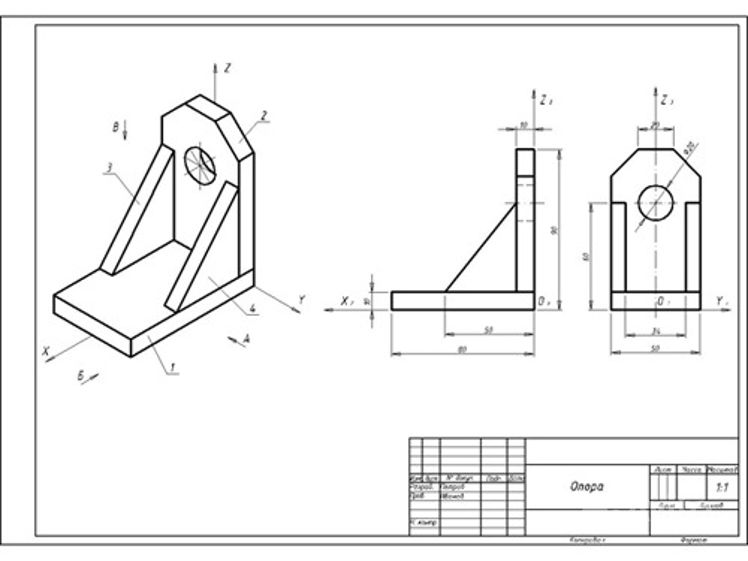

Как правильно составить чертеж стального сварного кронштейна: шаг за шагом

В данной статье представлены советы по созданию точных и качественных чертежей для стальных сварных кронштейнов. Вы найдете полезные рекомендации, которые помогут избежать распространенных ошибок и улучшить качество работы.

При создании чертежа стального кронштейна важно точно указать все размеры и углы, чтобы избежать ошибок в процессе изготовления.

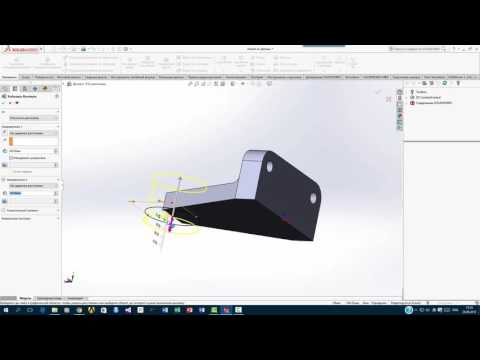

Для повышения точности рекомендуется использовать специализированное программное обеспечение для черчения, которое автоматически учитывает размеры и пропорции.

Обязательно указывайте все необходимые допуски и шероховатости поверхности, чтобы сварочные работы выполнялись с соблюдением стандартов качества.

Используйте стандартные обозначения и шрифты при выполнении чертежа, чтобы он был понятен другим специалистам и соответствовал нормативам.

Учтите материал кронштейна — для стальных конструкций обычно используется углеродистая сталь, но могут быть и другие варианты в зависимости от нагрузки и условий эксплуатации.

Не забывайте проверять устойчивость конструкции — расчеты по прочности и нагрузке обязательны при проектировании.

Процесс сварки кронштейна должен учитывать возможные деформации, поэтому важно правильно указать зазоры и форму сварных швов.

При проектировании сварного кронштейна учтите возможные термические и механические воздействия на конструкцию.

Не забывайте указывать на чертеже типы соединений — они должны быть четко обозначены, чтобы избежать неправильного выполнения сварных работ.

Проверьте все размеры чертежа перед его окончательной отправкой на производство, чтобы избежать лишних переделок и затрат.
