Как правильно наносить размеры на чертежи сложных форм
На этой странице представлены лучшие практики и полезные советы по нанесению размеров на чертежах, учитывающих особенности формы предметов. Вы узнаете, как правильно обозначать размеры для различных геометрических конфигураций.
Всегда учитывайте форму объекта: для сложных поверхностей используйте местные размеры и секущие плоскости.
Графическое изображение формы предмета
Для круглых деталей применяйте диаметры и радиусы вместо линейных размеров.
Лекция 7. Нанесение размеров на чертежах.
Старайтесь располагать размерные линии так, чтобы они не пересекались с линиями контура.

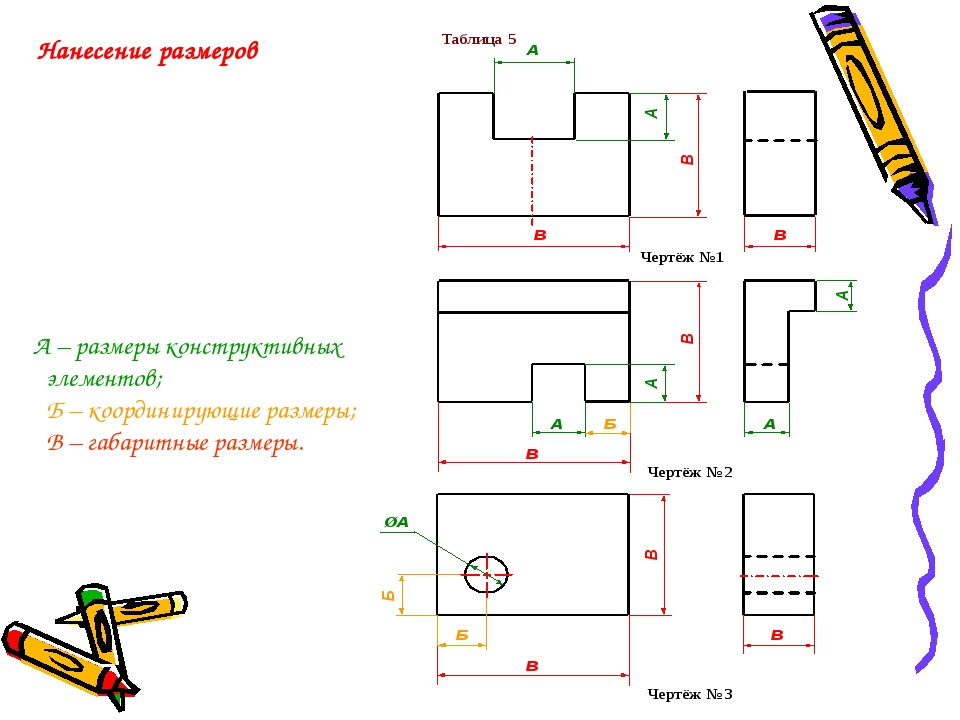

Нанесение размеров на чертежах
Используйте выносные элементы для обозначения размеров на труднодоступных участках.
Нанесение размеров.
Для симметричных объектов достаточно указывать размеры только с одной стороны от осевой линии.
Анализ геометрической формы деталей Диафильм по черчению для VII класса
Не дублируйте размеры: каждый размер на чертеже должен быть уникальным.
Простановка размеров
Соблюдайте стандартные правила оформления размеров согласно ГОСТ или ISO.
#18 Нанесение размеров
При нанесении угловых размеров используйте дуговые размерные линии.
Размеры на чертеже должны читаться легко и быть понятными без дополнительных пояснений.
Проверяйте чертеж на наличие недостающих размеров перед окончательной подачей.
Читаем и создаем чертежи - Правильные и неправильные размеры.
