Как правильно обжать разъем RJ-45: шаг за шагом руководство и полезные советы

Узнайте, как правильно обжимать разъем RJ-45 и собрать сетевой кабель самостоятельно. В данной статье представлен подробный порядок действий, фотоинструкция и полезные советы для начинающих.

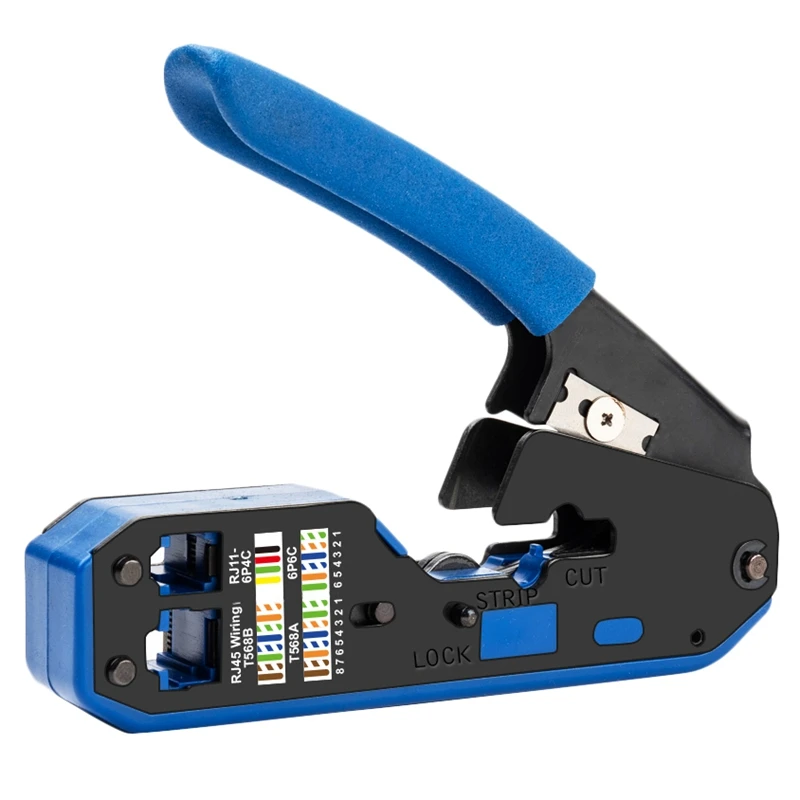

Перед началом обжимки убедитесь, что у вас есть все необходимые инструменты: обжимной инструмент, разъемы RJ-45, сетевой кабель и проволочный инструмент.

Очистите концы сетевого кабеля от изоляции при помощи проволочного инструмента. Убедитесь, что все проводники выровнены по длине и не перекручены.

Распределите проводники по порядку цветовой схемы TIA/EIA 568B (или 568A), соблюдая правильный порядок для каждого провода.

Подрежьте проводники по нужной длине, оставив при этом достаточно места для обжимки разъема. Убедитесь, что проводники плотно прилегают к разъему и не выглядят из него.

Вставьте сетевой кабель в разъем RJ-45 до упора. Убедитесь, что проводники полностью вошли в разъем и не выступают из него.

Проверьте правильность обжимки, визуально осмотрев разъем и убедившись, что все проводники плотно прилегают к контактам и не перекрывают друг друга.

Используйте обжимной инструмент для закрепления разъема на сетевом кабеле. Убедитесь, что инструмент надежно сжал разъем и обеспечил надежную фиксацию проводников.

Повторите процесс обжимки для остальных контактов разъема RJ-45, следуя тому же порядку проводников и соблюдая правильное положение каждого провода.

После завершения обжимки разъема, проверьте его работоспособность при помощи тестера сетевых кабелей. Удостоверьтесь, что все проводники правильно подключены и нет обрывов или короткого замыкания.

Не забывайте, что правильная обжимка разъема RJ-45 является важным условием для надежного функционирования сетевого кабеля. Следуйте инструкциям и не торопитесь, чтобы получить качественный результат.
